ШНУР ГЕРНИТОВЫЙ КВАДРАТНОГО І КРУГЛОГО ПЕРЕРІЗУ (ОБОЛОНЬ)

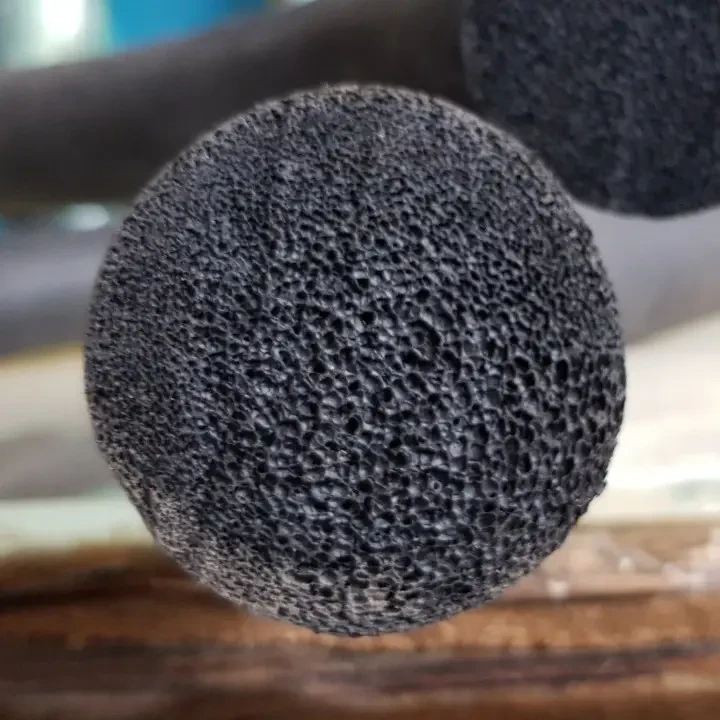

Пориста гумова прокладка - профіль, що ущільнює, круглого перетину діаметром 45 міліметрів (гернитовый шнур, гернит, прп)

Прокладки гумові пористі ПРП-40 К45 (гернитовый шнур), діаметром 45 міліметрів ущільнювальні призначені для ущільнення, герметизації і теплоізоляція стиків збірних елементів огороджувальних конструкцій будівель, як ущільнення дверей і багажників автомобілів та іншої техніки, а також в якості прокладок елементів амортизаційного призначення та пилозахисту або/і брызгозащиты.

ВИКОРИСТОВУЄТЬСЯ ДЛЯ:

1. - для гідроізоляції температурних швів будівель, паркінгів та ін.

2. - для гідроізоляції фундаментних плит, блоків, перекриттів

3. - для ущільнення збірних елементів при прокладці тунелів

4. - для ущільнення і гідроізоляції різнорідних матеріалів

5. - для герметизації деформаційних швів при будівництві

6. підземних, гідротехнічних та цивільних споруд, в

7. збірних залізобетонних і сталевих конструкціях.

Нижче представлений державний стандарт на гернитовые джгути, профілі пористі гумові ПРР - ГОСТ 19177-73

Постановою Державного комітету СРСР у справах будівництва від7 грудня 1981 р. № 204 термін введення встановлений
з 01.01.1983 р.
Недотримання стандарту переслідується по закону
Справжній стандарт поширюється на пористі гумові ущільнюючі прокладки ПРП (далі - прокладки ПРП40, ПРП60, гернитовый шнур),призначені для ущільнення стиків збірних елементів огороджувальних конструкцій будівель.
1. ТИПИ І РОЗМІРИ ГЕРНИТОВЫХ ШНУРІВ
1.1. Залежно від температурних умов експлуатації пористі прокладки виготовляють таких типів:
ПРП-40 - для умов з температурним інтервалом від мінус 40 до плюс 70°С;
ПРП-60 - для умов з температурним інтервалом від мінус 60 до плюс 70°С.
1.2. Пористі гумові прокладки ПРП40, ПРП60 (ГЕРНИТ) в залежності від щільності підрозділяють на групи: 300; 400; 500; 600.
1.3. ПОРИСТІ ГУМОВІ ШНУРИ ПРП40, ПРП60 (ГЕРНИТ) випускають круглого перерізу (До) діаметром від 10 до 50 мм, з інтервалом через 5 мм, і діаметром 60 мм, а також прямокутного перерізу (П) розміром 30х40 і 40х60 мм Для пористих прокладок круглого перерізу вищої категорії якості допускається овальність 15 значення номінального діаметра, а для шнурів пористих ПРП першої категорії якості -20.
Для гумових прокладок ПРП прямокутного перерізу допускається округлення кутів радіусом не більше 5 мм.
Граничні відхилення лінійних розмірів перерізу прокладок не повинні перевищувати ±10 номіналу. Довжина прокладок - не менше 3000мм.
За угодою виготовлювача з споживачем допускається випуск прокладок інших перерізів і розмірів.
Умовне позначення пористих шнурів ПРП має складатися з шифру типу прокладки, умовного позначення форми і розміру перерізу, групи щільності та позначення цього стандарту.
Приклад умовного позначення прокладки типу ПРП-40, круглої форми діаметром 60 мм, з групою щільності 300:
ПРП-40.К-60.300 ГОСТ 19177-81
То ж, для прокладки ПРП (ГЕРНИТ) прямокутного перерізу з розмірами 30х40 мм:
ПРП-40.П-30х40.300 ГОСТ 19177-81

2. ТЕХНІЧНІ ВИМОГИ

2.1. Прокладки повинні виготовлятися у відповідності з вимогами цього стандарту за рецептурою та технологічним регламентом, затвердженим в установленому порядку.
2.2. Поверхню гумової прокладки ПРП (ГЕРНИТ) повинна бути без тріщин і розривів. Допускається наліт вицвітають інгредієнтів і продуктів їх взаємодії, наліт тальку, відбитки від транспортерної стрічки і лотка, хвилястість і нерівність поверхні.
На поверхні пористих шнурів ПРП40, ПРП60(ГЕРНИТ) не допускаються горбки або поглиблення висотою (глибиною) більше 3 мм,вулканізовані складки висотою (глибиною) більше 3 мм, бульбашки довжиною більше 50 мм в кількості більше 1 шт. на 1 м довжини; бульбашки розміром більше 1/4 найменшого розміру перерізу гумової прокладки ПРП40, ПРП60.
Для прокладок першої категорії якості кількість міхурів розміром до 1/4 найменшого розміру перерізу прокладки не повинно бути більше 2 шт. на 1 м довжини, а для прокладок вищої категорії - не більше 2 шт. на 3 м.
2.3. В поперечному зрізі пористих гумових прокладок ПРП40, ПРП60 не повинно бути внутрішніх порожнеч розміром більше 1/4 найменшого розміру перерізу прокладки. Для прокладок вищої категорії якості внутрішні порожнечі не допускаються.
2.4.Показники фізико-механічних властивостей гумових прокладок ПРП40, ПРП60 повинні відповідати зазначеним у таблиці.

Вказівки щодо застосування

6.1. Ущільнення стиків прокладками типу ПРП-40 слід проводити при
температурі не нижче мінус 20°С, типу ПРП-60 - не нижче мінус 30°С.
Перед застосуванням прокладки повинні витримуватися при температурі (20±5)°
З не менше 4 ч.
6.2. Прокладки слід встановлювати в стики збірних елементів
розтягування і порушення цілісності поверхневої плівки. Ступінь стиснення
прокладок в посадковому місці від 20 до 50%.
6.3. У конструкціях прокладки повинні бути захищені від дії прямих
сонячних променів.
