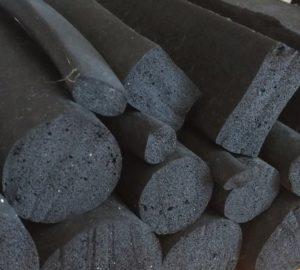

Шнур пористий ПРП-40, ПРП-60 ( гермитовый шнур, гернитовый ,пороизол,герлитовый шнур ) ГОСТ 19177-81, ГОСТ

- для гідроізоляції температурних швів будівель, паркінгів та ін.
- для гідроізоляції фундаментних плит, блоків, перекриттів
- для ущільнення збірних елементів при прокладці тунелів
- для ущільнення і гідроізоляції різнорідних матеріалів
- для герметизації деформаційних швів при будівництві
підземних, гідротехнічних та цивільних споруд, в
збірних залізобетонних і сталевих конструкціях.

Шнур пористий ПРП-40, ПРП-60 ( гермитовый шнур, гернитовый ,пороизол,герлитовый шнур ) ГОСТ 19177-81, ГОСТ 6467 79, ТО 60-24-2004

Шнури пористі пористі гумові ущільнювальні. Справжній стандарт поширюється на пористі гумові ущільнюючі прокладки, призначені для ущільнення стиків збірних елементів огороджувальних конструкцій будівель.
Типи виготовляються пористих шнурів:
ПРП-40: для умов з температурним інтервалом від -40°С до +70°С;
ПРП-60: для умов з температурним інтервалом від -60°С до +70°С.

Перетин пористих шнурів може бути:
К - кругле;
П - прямокутне.

Геометрія пористих шнурів :

Для пористих шнурів круглого перерізу вищої категорії якості допускається овальність 15% значення номінального діаметра, а для прокладок першої категорії якості - 20%.

Для пористих шнурів прямокутного перерізу допускається округлення кутів радіусом не більше 5 мм Граничні відхилення лінійних розмірів перерізу прокладок не повинні перевищувати 10% номіналу.

Гернитовый, гермитовый, він же пористий або губчастий шнур, – виготовляється з твердих каучуків та латексів. Для отримання матеріалу пористий шнур з твердих каучуків застосовують суміші, які поряд зі звичайними наповнювачами, пластифікаторами, вулканизующими агентами і тд. Порофоры або пороутворювач у складі гуми пористої – речовини, здатні розкладатися при температурах вулканізації, з утворенням газоподібних продуктів. При використанні органічних пороутворювачів і вулканізації при високому тиску до 20 – 30Мн/м2 отримують пористий шнур з замкнутими порами. У разі застосування неорганічних пороутворювачів, наприклад бікарбонату натрію, і вулканізації при звичайному тиску утворюються ПРП, містять в основному сполучені пори. При отриманні матеріалу гернитовый шнур з латексу – називають також пенорезиной. Пориста структура матеріалу (до 95% сполучених пор від загальної пористості) утворюється в результаті механічного спінювання латексної суміші і вулканізації.

Розмір пор в матеріалі шнур пористий гернитовый гума може змінюватися від – 0,4 (мікропористі гуми) до 0,2 – 0,4 мм (пінорезина). Гернитовый шнур характеризуються низькою щільністю 0,06 – 0,80 г/см3, високим опором стисненню, звуко – теплоізоляційні властивості коефіцієнт теплопровідності 0,039—0,044 вт/м к, здатність гасити вібрації. Пориста гума – виготовляють ущільнювальні прокладки для збірних панелей в будівництві, сидіння для автомобілів і літаків, матраци, теплоізоляційні підшари синтетичних покриттів для підлоги, підошовні матеріали та ін Водопоглинання: не більше 5%

Вказівки по застосуванню:
Ущільнення стиків гернитовым шнуром ПРП-40 слід проводити при температурі не нижче -20°С, ПРП-60 не нижче -30°С.
Перед застосуванням шнур пористий повинен витримуватися при температурі 20°С не менше 4 ч.

Гернитовый( пористий ) шнур слід встановлювати в стики збірних елементів без розтягування і порушення цілісності поверхневої плівки. Ступінь стиснення шнура в посадковому місці не більше 50%. У конструкціях пористий шнур повинен бути захищені від дії прямих сонячних променів.

Пористий шнур слід монтувати по центру перерізу конструкції. Мінімальна відстань до краю має бути не менше 10 см, в залежності від конструкції підбирається пориста гума по перерізу. Зрощується пориста гума в стик.
При заливці бетону, пориста гума покривається невеликим захисним шаром бетону і тільки потім заливається решті бетон. Рекомендоване максимальне тиск води не більше 0,4 МПа пориста гума набухає у воді. У разі попадання води на набухає гідроізоляційний шнур, герметизуючий ефект настає не відразу, так як профілем необхідно деякий час для збільшення обсягу. Процес набухання частково оборотний. Після висихання пориста гума не відновлює свої первинні розміри, але в разі подальшого намокання набухає знову. Якщо потрібно закріпити пористий профіль навколо труб невеликого діаметра, його необхідно зафіксувати механічно, наприклад, стягнути дротом.
Шнур пористий повинен виготовлятися за рецептом і тех. регламентом, відповідно до затверджених вимог цього стандарту.
Поверхня пористої гуми повинна бути без тріщин і розривів. Допускається наліт вицвітають інгредієнтів і продуктів їх взаємодії, наліт тальку, відбитки від транспортерної стрічки і лотка, хвилястість і нерівність поверхні.
В поперечному зрізі пористого шнура не повинно бути западин розміром більше 1/4 при мінімальному розмірі перерізу шнура. Для шнура пористого вищої категорії западини виключені

Показники фізико-механічних властивостей пористого шнура

Примітка. Недотримання показника температури крихкості не є ознакою шлюбу.

Правила приймання гермитового ( пористого шнура ) :

Гермитовый шнур ПРП повинен прийматися партіями. Партією вважають шнур пористий одного типу, групи і розміру у обсязі. Для перевірки зовнішнього вигляду і розмірів кожної партії пористого шнура відбирають 5%, але не менш 3 бухт.
Для перевірки фізико-механічних властивостей гернитовой прокладки, які пройшли контроль за зовнішнім виглядом і розмірами, відбирають мінімум 3 зразка довжиною до 1 м від різних бухт. Шнур пористий його зовнішній вигляд, розміри, щільність, опір стиску при температурі 20°С і залишкову деформацію перевіряють під час приймання кожної партії.
Водопоглинання гернитового шнура визначають один раз в місяць, крихкість при температурі – один раз у квартал.
Опір стиску гумової прокладки при температурі мінус 20 і мінус 30°С визначають при кожній зміні рецептури і технології виготовлення, але не рідше одного разу на рік. При незадовільних результатах якості пористого шнура, слід провести повторну перевірку подвоєної кількості зразків, вибраних з цієї партії. При позитивних результатах повторної перевірки партії пористих прокладок підлягає прийманню.

Методи випробувань гермитового ( пористого шнура ) :

Випробування проводять після 24 год. від моменту вулканізації пористої прокладки при температурі 20°С, після витримування зразків прокладок при цій же температурі мінімум 3 ч. Відібрані зразки шнур гернитовый піддають зовнішньому огляду та перевірки розмірів перерізів штангенциркулем або товщиноміром з похибкою до 0,1 мм. Довжину шнур пористий у пачках вимірюють рулеткою з похибкою до 1 мм. Пористий шнур по щільності визначають (правильної геом. формою перетину) методом гідростатичного зважування.
Метод гідростатичного зважування заснований на зважуванні випробуваного зразка шнур пористий в повітрі і в воді для оцінки щільності. Прилад для гідростат-го зважування складається з лабораторних ваг, де прикріплена голка для наколювання, і склянки з дистильованою водою. За результат випробувань приймають середнє арифметичне значення трьох визначень. Максимальне і мінімальне значення не повинні відхилятися від середнього арифметичного більш ніж на 10%.

Маркування , пакування, зберігання пористого шнура :

Пористий шнур повинен поставлятися в бухтах. Бухти пористого шнура повинні бути перев'язані шпагатом або іншим перев'язувальним матеріалом, що забезпечує якість упаковки. Маса одного місця не повинна перевищувати 50 кг. Пористий шнур транспортують усіма видами транспорту в критих транспортних засобах, зберігати в вентильованих приміщеннях або навісах при температурі не вище 30°С в умовах, що виключають потрапляння прямих сонячних променів і речовин, що руйнують пористу гуму (масла, розчинники, кислоти, луги).

Пористий шнур слід зберігати в штабелях висотою не більше 2 м при упаковці в бухти.

Гарантії :

Підприємство-виробник гарантує відповідність прокладок вимогам цього стандарту при дотриманні умов транспортування, зберігання та вказівок щодо застосування.

Гарантійний термін зберігання прокладок – 1 рік з дня виготовлення.

По закінченні гарантійного терміну зберігання прокладки перед застосуванням повинні бути перевірені на відповідність вимогам цього стандарту.
